Болтове по DIN 931, 933, 912 — Размери и Тегла

DIN 931 Болт външен шестостен — частична резба Кл. 8.8 / 10.9 · Zn / HDG

Болт DIN 931 — шестостенна глава, частична резба M5–M30

Болт DIN 931 — частична резба

Болт с шестостенна глава и частична резба — ненарезената зона поема срязващо натоварване. Стандартен избор за машиностроене и стоманени конструкции. Аналог на DIN 601 но с по-висок якостен клас 8.8/10.9.

d1	M5	M6	M8	M10	M12	M16	M20	M24	M27	M30
b <120мм	—	—	22	26	30	38	46	54	—	—
b >120мм	—	—	28	32	36	44	52	60	—	—
e (мм)	8.63	10.89	14.20	18.72	20.88	26.17	32.95	39.55	45.20	—
k (мм)	3.5	4.0	5.3	6.4	7.5	10.0	12.5	15.0	17.0	19.0
s (ключ мм)	8.0	10.0	13.0	17.0	19.0	24.0	30.0	36.0	41.0	46.0

Тегло кг./100 бр. по дължина (мм):

L (мм)	M5	M6	M8	M10	M12	M16	M20	M24	M27	M30
25	0.488	0.742	—	—	—	—	—	—	—	—
30	0.565	0.853	1.640	—	—	—	—	—	—	—
40	0.719	1.070	2.040	3.530	5.020	—	—	—	—	—
50	0.873	1.300	2.430	4.150	5.900	8.250	10.80	14.40	—	—
60	1.030	1.520	2.830	4.760	6.790	9.460	12.40	16.40	20.90	25.50
70	1.180	1.740	3.220	5.380	7.680	10.70	14.00	18.40	23.40	28.40
80	—	1.960	3.620	6.000	8.570	11.90	15.60	20.40	25.90	31.40
100	—	2.410	4.400	7.230	10.30	14.30	18.70	24.40	30.80	37.40
120	—	2.850	5.190	8.460	12.10	16.70	21.90	28.40	35.70	43.40
150	—	—	6.330	10.20	14.70	20.20	26.50	34.20	42.90	52.10
200	—	—	—	—	—	—	34.40	44.20	55.20	67.00
Покритие: Zn (оцинкован) или HDG (горещо поцинкован). Налични и в неръждаема стомана A2/A4 при запитване.

DIN 933 Болт външен шестостен — цяла резба Кл. 8.8 / 10.9 · Zn / HDG

Болт DIN 933 — цяла резба

Болт с шестостенна глава и пълна резба по цялата дължина. Универсален за общо машиностроене.

d1	M5	M6	M8	M10	M12	M16	M20	M24	M27	M30
e (мм)	8.79	11.05	14.38	18.9	21.1	26.75	33.53	39.98	45.20	66.44
k (мм)	3.5	4.0	5.3	6.4	7.5	10.0	12.5	15.0	17.0	25.0
s (ключ мм)	8.0	10.0	13.0	16.0	18.0	24.0	30.0	36.0	41.0	60.0

Тегло кг./100 бр. по дължина (мм):

L (мм)	M5	M6	M8	M10	M12	M16	M20	M24	M30
20	0.398	0.622	1.260	2.370	3.400	—	—	—	—
30	0.522	0.798	1.580	2.870	4.130	7.880	14.10	—	—
40	0.646	0.975	1.900	3.370	4.850	9.210	16.20	25.10	46.10
50	0.770	1.150	2.220	3.870	5.580	10.50	18.30	28.10	50.80
60	0.893	1.330	2.540	4.380	6.310	11.90	20.40	31.10	55.60
80	—	1.680	3.170	5.380	7.770	14.50	24.50	37.10	65.00
100	—	2.030	3.810	6.390	9.220	17.20	28.70	43.10	74.50
120	—	—	4.450	7.390	10.70	19.90	32.90	49.10	84.00
DIN 933 = идентични размери с DIN 558, но якостен клас 8.8/10.9.

DIN 912 Болт вътрешен шестостен (Allen) Кл. 8.8 / 10.9 · Черни

Болт DIN 912 — Allen

Цилиндрична глава с вградена шестостен за Allen ключ. Компактен, висока якост. Широко използван в машиностроенето. M5–M30.

d	M5	M6	M8	M10	M12	M16	M20	M24	M30
dk (мм)	8.5	10.0	13.0	16.0	18.0	24.0	30.0	36.0	45.0
k (мм)	5.0	6.0	8.0	10.0	12.0	16.0	20.0	24.0	30.0
s Allen (мм)	4.0	5.0	6.0	8.0	10.0	14.0	17.0	19.0	22.0
b резба (мм)	22	24	28	32	36	44	52	60	72

Тегло кг./100 бр. по дължина (мм):

L (мм)	M5	M6	M8	M10	M12	M16	M20	M24
16	0.345	0.575	1.21	2.09	—	—	—	—
25	0.478	0.759	1.50	2.59	3.57	—	—	—
40	0.709	1.100	2.09	3.41	4.73	6.30	9.10	12.9
60	1.020	1.540	2.89	4.65	6.49	8.70	12.2	16.7
80	—	1.980	3.70	5.89	8.25	11.1	15.4	20.7
100	—	—	4.50	7.13	10.0	13.5	18.6	24.7
140	—	—	6.10	9.64	13.4	18.0	25.0	32.7
Черни (без покритие). По заявка: Zn, A2/A4 неръждаеми.

DIN 558 Болт външен шестостен — цяла резба Кл. 4.6 / 5.6 / 6.8 · Черни / Zn

Болт DIN 558

Нискоякостен болт с пълна резба. Идентични размери с DIN 933, но якостен клас 4.6/5.6/6.8. За леко строителство.

DIN 558 vs DIN 933

Размерите са напълно идентични. Ползвайте таблицата на DIN 933 за размерите и теглата →

DIN 601 Болт външен шестостен — частична резба Кл. 4.6 / 5.6 / 6.8 · Черни / Zn

Болт DIN 601

Нискоякостен аналог на DIN 931 с частична резба. За строителство и дървени конструкции.

DIN 601 vs DIN 931

Размерите са напълно идентични. Ползвайте таблицата на DIN 931 за размерите и теглата →

DIN 603 Болт коларски (Carriage bolt) Кл. 4.6 · Zn · M5–M16

Болт DIN 603 — коларски

Кръгла глава с квадратна шия — предотвратява въртенето при затягане без инструмент. За дървени конструкции и огради. M5–M16.

d	M5	M6	M8	M10	M12	M16
dk (мм)	13.55	16.55	20.65	24.65	30.65	38.80
k (мм)	3.30	3.88	4.88	5.38	6.95	8.95
f квадрат (мм)	4.1	4.6	5.6	6.6	8.75	12.9

DIN 7991 Болт вътрешен шестостен фрезенк Кл. 8.8 / 10.9 · Черни / Zn · M3–M20

Болт DIN 7991 — фрезенк Allen

Конусна глава с Allen шестостен — главата се скрива в материала. За декоративен монтаж и машиностроене. M3–M20.

d	M3	M4	M5	M6	M8	M10	M12	M16
s Allen (мм)	2.0	2.5	3.0	4.0	5.0	6.0	8.0	10.0
t дълб. (мм)	1.2	1.5	2.0	2.5	3.0	4.0	4.8	6.0
b резба (мм)	22	24	28	32	36	40	44	52

DIN 316 Болт крилчат (Wing bolt) Кл. 4.6 · Zn · M4–M16

Болт DIN 316 — крилчат

Ръчно затягане без инструмент. Бързо освобождаване. За капаци, шкафове и достъпни панели. M4–M16.

d1	M4	M5	M6	M8	M10	M12	M16
d2 (мм)	8.0	11.0	13.0	16.0	20.0	23.0	29.0
e (мм)	20	26	33	39	51	65	73
h (мм)	10.5	13	17	20	25	33.5	37.5
Дължини: 10–80 мм.

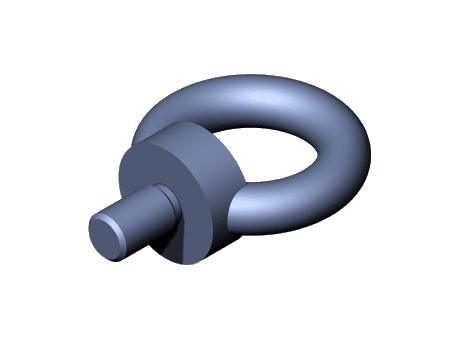

DIN 580 Ринг болт (Eye bolt) Черни / Zn · M6–M64

Ринг болт DIN 580

За повдигане и теглене на товари. Комплект с ринг гайка DIN 582. M6–M64. Задължително: само сертифицирани за повдигане!

Резба	D (мм)	E (мм)	F (мм)	G (мм)	H (мм)	кг/100бр
M6	6	11	14	27	26	2
M8	8	13	20	36	36	6
M10	10	17	25	45	45	11
M12	12	20.5	30	53	54	18
M16	14	27	35	62	63	28
M20	16	30	40	71	72	45
M24	20	36	50	90	90	74
M30	24	45	60	109	108	166
M36	28	54	70	128	126	265
M48	38	68	90	168	166	638
M64	48	90	110	208	206	1240

DIN 6914 Болт за метални конструкции (HR) Кл. 10.9 / 12.9 · Черни / HDG · M12–M36

Болт DIN 6914 — конструкционен HR

Специален болт за метални конструкции. Използва се с гайка DIN 6915 и шайба DIN 6916. M12–M36.

d1	M12	M16	M20	M22	M24	M27	M30	M36
s (ключ мм)	22	27	32	36	41	46	50	60
k (мм)	8	10	13	14	15	17	19	23
e (мм)	23.91	29.56	35.03	39.55	45.20	50.85	55.37	66.44

Работна дължина = дебелина на пакета

Изборът на правилна дължина е критичен. Вижте пълната таблица с работни дължини при запитване.

DIN 975 Шпилка — резбована пръчка Кл. 4.6 · Zn · L = 1000 / 2000 мм

Шпилка DIN 975

Резбована шпилка по цялата дължина. Продава се на метраж — 1000 мм и 2000 мм пръчки. M3–M42.

d	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
кг/100бр L=1м	4.40	7.80	12.4	17.7	31.9	50.0	72.5	133	208	300	475	690
кг/100бр L=2м	8.80	15.6	24.8	35.4	63.8	100	145	266	416	600	950	1380
Продава се само на цели пръчки 1000 мм или 2000 мм. Рязане по мярка при запитване.

ISO 7380 Болт вътрешен шестостен — сферична глава Кл. 8.8 / 10.9 · Черни / Zn · M3–M12

Болт ISO 7380 — сферична глава

Ниска сферична глава с Allen шестостен. По-малко място от DIN 912. Декоративен вид. M3–M12.

d1	M3	M4	M5	M6	M8	M10	M12
dk (мм)	5.7	7.6	9.5	10.5	14.0	17.5	21.0
k (мм)	1.65	2.2	2.75	3.3	4.4	5.5	6.6
s Allen (мм)	2.0	2.5	3.0	4.0	5.0	6.0	8.0
