Гайки по DIN 934, 985, 935 — Размери и Тегла

DIN 934 Гайка шестостенна — стандартна Кл. 8 / 10 · Черни / Zn / HDG

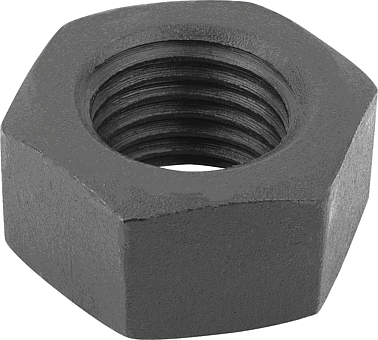

Гайка DIN 934 — шестостенна

Стандартна шестостенна гайка. Универсална употреба — най-разпространеният вид гайка. M3–M48.

d1	e min (мм)	m max (мм)	s max (мм)	кг/100бр
M3	6.01	2.4	5.5	0.038
M4	7.66	3.2	7.0	0.081
M5	8.79	4.0	8.0	0.123
M6	11.05	5.0	10.0	0.249
M7	12.12	5.5	11.0	—
M8	14.38	6.5	13.0	0.534
M10	18.90	8.0	17.0	1.160
M12	21.10	10.0	19.0	1.700
M14	24.49	11.0	22.0	2.490
M16	26.75	13.0	24.0	3.320
M18	29.56	15.0	27.0	4.900
M20	32.95	16.0	30.0	6.380
M22	35.03	18.0	32.0	7.830
M24	39.55	19.0	36.0	10.90
M27	45.20	22.0	41.0	16.40
M30	50.85	24.0	46.0	22.90
M33	55.37	26.0	50.0	28.70
M36	60.79	29.0	55.0	39.20
M39	66.44	31.0	60.0	49.90
M42	72.09	34.0	65.0	64.90
M45	76.95	36.0	70.0	79.60
M48	82.60	38.0	75.0	97.20
Покритие: черни, Zn (оцинковани), HDG (горещо поцинковани). Налични и в A2/A4 неръждаеми при запитване.

DIN 985 Гайка самозаконтряща с нейлонов уплътнител Кл. 8 · Zn · M2.5–M48

Гайка DIN 985 — нейлон

Нейлоновият пръстен предотвратява развиването при вибрации. Не се използва при температури над 100°C. M2.5–M48.

d1	e min (мм)	h max (мм)	m (мм)	s (мм)	кг/100бр
M2.5	5.51	3.8	2.0	5.0	—
M3	6.08	4.0	2.4	5.5	0.050
M4	7.74	5.0	2.9	7.0	0.100
M5	8.87	5.0	3.2	8.0	0.140
M6	11.05	6.0	4.0	10.0	0.240
M8	14.38	8.0	5.5	13.0	0.510
M10	18.90	10.0	6.5	17.0	1.060
M12	21.10	12.0	8.0	19.0	1.720
M14	24.49	14.0	9.5	22.0	2.600
M16	26.75	16.0	10.5	24.0	3.400
M18	30.14	18.5	13.0	27.0	4.500
M20	33.53	20.0	14.0	30.0	6.500
M22	35.72	22.0	15.0	32.0	7.500
M24	39.98	24.0	15.0	36.0	10.000
M27	45.63	27.0	17.0	41.0	16.200
M30	51.28	30.0	19.0	46.0	21.200
НЕ за T > 100°C. Налични и в полиамид PA66 (до 120°C) при запитване.

DIN 986 Гайка калпачата с нейлонов уплътнител Кл. 8 · Zn · M4–M20

Гайка DIN 986 — калпачата нейлон

Калпачата гайка с нейлонов уплътнител — едновременно покрива края на болта и законтря срещу развиване. M4–M20.

d1	e min (мм)	h (мм)	m (мм)	s (мм)	кг/100бр
M4	7.74	9.6	2.9	7.0	0.14
M5	8.87	10.5	3.2	8.0	0.155
M6	11.05	12.0	4.0	10.0	0.33
M8	14.38	14.0	5.5	13.0	0.53
M10	18.90	18.0	6.5	17.0	1.01
M12	21.10	22.5	8.0	19.0	1.83
M14	24.49	26.4	9.5	22.0	2.61
M16	26.75	27.5	10.5	24.0	3.71
M20	33.53	35.0	14.0	30.0	11.1

DIN 935 Гайка коронна (Castle nut) Кл. 8 · Zn · M6–M48

Гайка DIN 935 — коронна

Шлицовете за шплинт осигуряват механично законтряне. За оси, главини и приложения с вибрации. M6–M48.

d1	e (мм)	m (мм)	w (мм)	n (мм)	s (мм)
M6	11.05	7.5	5.0	2.0	10.0
M8	14.38	9.5	6.5	2.5	13.0
M10	18.90	12.0	8.5	2.8	17.0
M12	21.10	15.0	10.0	3.5	19.0
M14	24.49	16.0	11.0	3.5	22.0
M16	26.75	19.0	13.0	4.5	24.0
M18	29.56	21.0	15.0	4.5	27.0
M20	32.95	22.0	16.0	4.5	30.0
M22	37.29	26.0	18.0	5.5	34.0
M24	39.55	27.0	19.0	5.5	36.0
M27	45.20	30.0	22.0	5.5	41.0
M30	50.85	33.0	24.0	7.0	46.0
M36	60.79	38.0	29.0	7.0	55.0
M42	71.03	46.0	34.0	9.0	65.0
M48	82.60	50.0	38.0	9.0	75.0
m = общa височина · w = височина шестостен · n = ширина на шлица · e = разстояние между ъглите

DIN 6923 Гайка фланшова (Flange nut) Кл. 5 / 6 · Zn · M3–M16

Гайка DIN 6923 — фланшова

Вградена фланцова шайба разпределя натоварването. Без нужда от отделна шайба. За автоиндустрия и конструкции. M3–M16.

d1	dc (фланец мм)	s (ключ мм)	m (мм)	кг/100бр
M3	—	—	—	0.068
M4	—	—	—	0.125
M5	11.8	8.0	5.0	0.380
M6	14.2	10.0	6.0	0.460
M8	17.9	13.0	8.0	0.740
M10	21.8	15.0	10.0	1.700
M12	26.0	18.0	12.0	2.800
M14	—	—	—	4.100
M16	34.5	24.0	16.0	5.400

DIN 315 Гайка крилчата (Wing nut) Кл. 5 / 6 · Zn · M3–M24

Гайка DIN 315 — крилчата

Ръчно затягане без инструмент. За бързо освобождаване — капаци, шкафове, достъпни панели. M3–M24.

d1	d2 max (мм)	e max (мм)	g max (мм)	h max (мм)	кг/100бр
M3	8.0	20.0	1.9	10.0	0.188
M4	8.0	20.0	1.9	10.5	0.260
M5	11.0	26.0	2.3	13.0	0.288
M6	13.0	33.0	2.3	17.0	0.556
M8	16.0	39.0	2.8	20.0	0.736
M10	20.0	51.0	4.4	25.0	1.200
M12	23.0	65.0	4.9	33.5	2.768
M16	29.0	73.0	6.4	37.5	6.000
M20	35.0	90.0	6.9	46.5	—
M24	44.0	110.0	9.4	56.5	—

DIN 1587 Гайка калпачата (Dome cap nut) Кл. 6 / 8 · Zn · M3–M24

Гайка DIN 1587 — калпачата

Декоративна гайка с куполна форма — покрива края на болта. За декоративен монтаж и защита на резбата. M3–M24.

d1	e min (мм)	h (мм)	s (мм)	t (мм)	b (мм)	кг/100бр
M3	6.08	6	5.5	3.8	2.8	0.074
M4	7.74	8	7.0	5.5	4.1	0.157
M5	8.87	10	8.0	7.5	5.9	0.220
M6	11.05	12	10.0	8.0	6.0	0.429
M8	14.38	15	13.0	11.0	8.5	1.150
M10	18.90	18	17.0	13.0	10.0	2.010
M12	21.10	22	19.0	16.0	12.5	2.830
M14	24.49	25	22.0	18.0	14.0	4.150
M16	26.75	28	24.0	21.0	17.0	5.430
M20	33.53	34	30.0	26.0	21.0	10.40
M24	39.58	42	36.0	31.0	25.0	21.60
h = обща височина · t = вътрешна дълбочина · b = дебелина на капачката

DIN 582 Ринг гайка (Eye nut) Черни / Zn · M6–M48

Ринг гайка DIN 582

За повдигане и теглене на товари. Комплект с ринг болт DIN 580. M6–M48. Задължително: само сертифицирани за повдигане!

d1	Стъпка	D (мм)	F (мм)	G (мм)	H (мм)	R (мм)	S (мм)	кг/100бр
M6	1	6	14	27	26	6	14	2
M8	1.25	8	20	36	36	8.5	20	6
M10	1.5	10	25	45	45	10	25	11
M12	1.75	12	30	53	54	11	30	18
M16	2	14	35	62	63	13	35	28
M20	2.5	16	40	71	72	16	40	45
M24	3	20	50	90	90	20	50	74
M30	3.5	24	60	109	108	25	65	166
M36	4	28	70	128	126	30	75	265
M42	4.5	32	80	147	144	35	85	403
M48	5	38	90	168	166	40	100	638
F = фина стъпка налична при запитване. Товароносимост при запитване.

DIN 555 Гайка шестостенна — нискоякостна Кл. 5 / 6 · Черни / Zn · M3–M48

Гайка DIN 555

Идентични размери с DIN 934, но по-нисък якостен клас 5/6. За леки приложения без динамично натоварване.

DIN 555 vs DIN 934

Размерите са напълно идентични. Ползвайте таблицата на DIN 934 за размерите →

DIN 6915 Гайка за метални конструкции (HR) Кл. 10 / 12 · Черни / HDG · M12–M36

Гайка DIN 6915 за метални конструкции HR

Гайка DIN 6915 — конструкционна HR

Висока гайка за конструкционни болтове DIN 6914. Комплект с DIN 6914 (болт) и DIN 6916 (шайба). M12–M36.

d1	e (мм)	s (мм)	m (мм)	кг/100бр
M12	23.91	22.0	10.0	2.33
M16	29.56	27.0	13.0	4.48
M20	35.03	32.0	16.0	7.39
M22	39.55	36.0	18.0	10.4
M24	45.20	41.0	19.0	15.5
M27	50.85	46.0	22.0	22.4
M30	55.37	50.0	24.0	30.0
M36	66.44	60.0	29.0	51.5

DIN 6334 Гайка дистанционна — удължена Кл. 6 / 8 / 10 · Черни / Zn · M6–M36

Гайка DIN 6334 — дистанционна

Дълга гайка за свързване на две шпилки или за регулируем монтаж. M6–M36.

d1	e (мм)	m дължина (мм)	s (мм)	кг/100бр
M6	11.05	18.0	10.0	0.937
M8	15.0	24.0	13.0	1.950
M10	19.6	30.0	17.0	4.350
M12	21.9	36.0	19.0	6.487
M14	25.4	42.0	22.0	—
M16	27.7	48.0	24.0	5.415
M20	34.6	60.0	30.0	12.487
M24	41.6	72.0	36.0	—
M30	53.1	90.0	46.0	—
M36	63.5	108.0	55.0	—
m = обща дължина на гайката (3× диаметъра). За по-дълги варианти при запитване.

DIN 8044 Ринг гайка с удължено ухо Черни / Zn · M8–M42

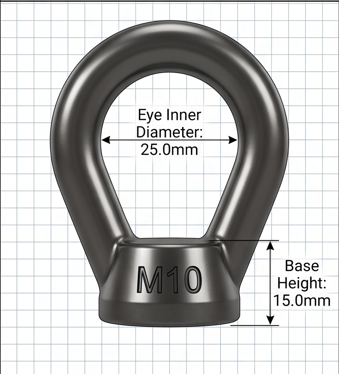

Ринг гайка DIN 8044

Ринг гайка с удължено ухо — по-голям отвор за въже или верига. За повдигане и теглене. M8–M42.

d1	D (мм)	E (мм)	F (мм)	H (мм)	L (мм)	S (мм)	кг/100бр
M8	8	12	18	34	46	25	7.2
M10	10	14	24	44	58	30	13.7
M12	13	16	30	56	72	34	25.2
M16	16	20	36	68	86	40	43
M20	19	24	42	80	100	48	74
M24	22	28	50	94	119	56	115
M30	26	36	60	112	141	68	192
M36	29	42	70	128	164	80	292
M42	33	50	82	148	192	92	445

DTS 90840 / 90841 / 90842 Секретни гайки Неръждаема стомана A2

Секретни гайки DTS 90840 90841 90842 неръждаема стомана A2

Секретни гайки DTS 90840/41/42

Секретни гайки от неръждаема стомана A2. Три вида — фрезенк, ниска и висока. За защита срещу демонтаж.

Артикул	Тип	Ф1	Ф2 (мм)	L (мм)	Ключ
DTS 90840	Секретна фрезенк	M8	10	14.5	4 / 15
DTS 90841	Секретна ниска	M8	12.5	—	8 / 13
DTS 90842	Секретна висока	M8 / M12	12	14.5	6 / 15

Гайка шипова Гайка шипова (Pronged T-nut) Zn · M3–M12

Гайка шипова

Набивна гайка с шипове — монтира се в дърво чрез набиване. Шиповете се заключват в материала. За мебели и дървени конструкции. M3–M12.

d1	D (мм)	d2 (мм)	h (мм)	кг/100бр
M3	13.0	4.4	5.0	—
M4	15.0	5.6	6.0	0.160
M5	17.0	6.5	9.0	0.270
M6	19.0	7.7	10.0	0.380
M8	22.0	10.0	11.0	0.630
M10	25.5	12.0	13.0	0.920
M12	—	—	—	1.201
D = диаметър на фланеца · d2 = диаметър на тялото · h = височина
